PROGRAM PERULANGAN FOR, WHILE, DAN DO WHILE

FOR
#include <iostream.h>
#include <conio.h>
#include <stdio.h>
void main(){
for(int a=5;a>=1;a--){
for(int b=1;b<=a;b++){
cout<<"  *";
}
cout<<endl;
}
for(int a=2;a<=5;a++){
for(int b=1;b<=a;b++){
cout<<"  *";
}
cout<<endl;
}
getch();
}

WHILE
#include <conio.h>
#include <stdio.h>
#include<iostream.h>
void main()
{
int a=1;
while (a<=5){
int b=5;
while (b>=a){
cout<<"*";
b--;
}
cout<<endl;
a++;
}

int b=1;
while (b<=5){
int a=1;
while (a<=b){
cout<<"*";
a++;
}
cout<<endl;
b++;
}
getch();
}

DO WHILE
#include <conio.h>
#include <stdio.h>
#include <iostream.h>
void main()
{
int a,b;
a=1;
do {
b=5;
do {
cout<<"*";
b--;
}
while(b>=a);
cout<<endl;
a++;
}
while(a<=5);
b=1;
do {
a=1;
do {
cout<<"*";
a++;
}
while(a<=b);
cout<<endl;
b++;
}
while(a<=5);
getch();
}


Admin :

DIAGNOSA PERMASALAHAN PADA PC DAN CARA MENGATASINYA

troubleshooting komputer
Diagnosa Permasalahan Pada PC dan Cara Mengatasinya
1. Masalah pada Motherboard
Gejala : Setelah dihidupkan, tidak ada tampilan di monitor, lampu indikator (led) di panel depan menyala, lampu indikator (led) monitor berkedip-kedip, kipas power supply dan kipas procesor berputar, tidak ada suara beep di speaker.
Solusi : Langkah pertama lepas semua kabel power yang terhubung ke listrik, kabel data ke monitor, kabel keyboad/mouse, dan semua kabel yang terhubung ke CPU, kemudian lepas semua sekrup penutup cashing. Dalam keadaan casing terbuka silahkan anda lepaskan juga komponen-komponen lainnya, yaitu kabel tegangan dari power supply yang terhubung ke Motherboard, harddisk, floppy, hati-hati dalam pengerjaannya jangan terburu-buru. Begitu juga dengan Card yang menempel pada Mboard (VGA, Sound atau Card lainnya).
2. Masalah pada Harddisk
Gejala : Pada saat CPU dinyalakan kemudian melakukan proses Post setelah itu proses tidak berlanjut dan diam beberapa saat tidak langsung masuk ke operating system, dan kemudian di layar monitor ada pesan “harddisk error, harddisk Failur, setelah itu muncul pesan “press F1 to continou” setelah kita menekan tombol F1 tidak masuk Operating system dan muncul pesan “Operating system not found”.
Solusi : Periksa kabel tegangan.
3. Mengatasi Masalah Pada CD/DVD/ROM/RW
Gejala : Jenis kerusakan yang biasa ditemui :
1. Tidak terdeteksi di windows
2. Tidak bisa keluar masuk CD
3. Tidak bisa membaca/menulis/hanya bisa membaca saja. (CD)
4. Tidak bisa membaca/menulis/write protect (Floppy disk)[/QUOTE] [QUOTE]Solusi :
1) Periksa kabel data dan kabel tegangan yang masuk ke CD-floppy, perikas di setup bios apakah sudah dideteksi? sebaiknya diset auto. Periksa apakah led menyala, jika tidak kerusakan di Controllernya.
2) Kerusakan ada pada mekanik motor atau karet motor.
3) Kerusakan Biasanya pada optik, tetapi ada kemungkinan masih bisa diperbaiki dengan cara men-set ualng optik tersebut.
4) Head Kotor, bisa dibersihkan menggunakan Cutenbud.
4. Masalah BIOS
Gejala : Hati-hati dalam Update Bios, ketika meng-Update anda keliru memilih versi Bios, PC jadi tidak jalan bahkan anda tidak dapat masuk ke BIOS.[/QUOTE] [QUOTE]Solusi : Biasanya Update tidak dapat dibatalkan, hanya jenis Motherboard tertentu yang memiliki backup BIOS pada Chip-nya, Disitu tersimpan jenis asli BIOS yang tidak dapat dihapus, untuk dapat merestore-nya anda tinggal memindahkan Posisi Jumper khusus yang biasanya sudah ada petunjuk di buku manualnya. Kemudian hidupka PC dan tunggu 10 detik, BIOS yang asli telah di Restore, kembalikan Posisi Jumper pada posisi semula, dan PC siap dijalankan kembali. Jika Motherboard tidak memiliki pasilitas tersebut, Chip BIOS harus dikirim ke Produsen, Jenis BIOS dapat anda lihat di buku manualnya.
5. Batrey CMOS Rusak / Lemah
Gejala : Muncul Pesan CMOS Checksum Vailure / Batrey Low, diakibatkan tegangna yang men-supply IC CMOS/BIOS tidak normal dikarenakan batrey lemah, sehingga settingan BIOS kembali ke Default-nya/setingan standar pabrik, dan konfigurasi Hardware harus di Set ulang.
Solusi : Segera Ganti Batrey nya.
6. Masalah pada system CPU
Gejala : CPU yang sering Hang??
Solusi : Ada beberapa faktor terjadi hanging diantaranya : Ada BadSector di Harddisk, Ada Virus, Ada masalah di Hardware seperti Memory Kotor/Rusak, MBoard Kotor/Rusak, Cooling Fan perputaran fan nya sudah lemah, Power Supply tidak stabil, sebaiknya jangan dipaksakan untuk digunakan karena akan berakibat lebih fatal.
7. Komputer Tidak Mau Hidup
Cara Mengatasinya : – Cek koneksi kabel (dari power outletnya ke tombol power pada PC) – Cek apakah stabilizer berfungsi atau tdak (jika memakai stabilizer) – Cek kabel power pada CPU – Jika masih juga tidak mau hidup permasalahanya mungkin terletak pada power supply atau MB.
8. Komputer Mau Hidup Tetapi Tidak Mau Booting
Cara Mengatasinya : Kenali Terlebih dahulu Bunyi Beep :
Beep 1 kali saja Tanda bahwa kondisi komputer baik
Beep 1 kali, panjang Terdapat problem di memory
Beep 1 kali panjang dan 3 kali pendek Kerusakan di VGA card
Beep 1 kali panjang dan 2 kali pendek Kerusakan di DRAM parity
Beep terus menerus Kerusakan di modul memory atau memory video – Cek dengan menggunakan software dianosa seperti sisoft sandra, PC mark04, PC mark05 dll.
9. Komputer Mau Booting Tetapi Selalu “Safe Mode“ (untuk masuk ke safe mode tekan F8)
Cara Mengatasinya : – restart kembali komputer anda – jika masih trouble instal ulang windows anda – jika masih safe mode juga, berarti HD anda bermasalah cek dengan : scan disk.
10. Komputer Sering Hang
Cara Mengatasinya:- Disebabkan software mengalami crash – tekan ctrl + alt + del >start Taks Manager > klik End task pada program yang “Not Responding” – tekan tombol restart pada CPU
– Disebabkan hardware mengalami konflik (adanya penambahan hardware baru) – konflik antar hardware sering terjadi pada sistem operasi windows – install ulang windows anda, tetapi yang perlu diingat sebelum reinstall windows anda, lepaskan dulu hardware baru anda – jalankan fasilitas “add new“ hardware yang terdapat pada control panel.
11. Keyboard Tidak Dikenali Oleh Komputer
Cara Mengatasinya – cek apakah keyboard anda sudah terpasang dengan benar – jika sudah tapi masih juga keyboard tidak terdeteksi maka kemungkinan keyboard anda bermasalah. – coba ganti keyboard anda, jika sudah diganti tapi juga masih bermasalah maka kemungkinan besar yang rusak adalah di bagian port keyboard di MB anda. – Jika memang Sudah di Ganti Keyboard Baru tapi tetap tidak terdeteksi Juga Coba Ganti dengan Keyboard USB dan apabila tidak terdeteksi Juga berarti ada yang salah Pada sitem Windows Sobat.
12. Pointer Mouse Selalu Meloncat-Loncat
Cara Mengatasinya – mouse kotor segera di Bersihkan (khususnya pada sensor mouse).
13. Komputer Sering Crash
Cara Mengatasinya : – cek semua posisi kabel, hardware, dan juga tegangan pada casing, cek suhu pada CPU dan jua cek ram, processor dan juga vga.
14. Bila Produsen MetherBoard(MB) Tidak Diketahui
Cara Mengatasinya : – buka casing, dan cek CPU anda biasanya sebuah MB memiliki label produsen yang sekaligus berisi spesifikasi tipe Mbnya. – Lihat pada manual book – Cari data Mb lewat internet, cocokan ID yang tercetak pada sticker board denan daftar yang terdapat pada situs http://transition.fcc.gov/oet/ea/fccid/, dan cari daftar nomor ID yang dikeluarkan oleh lembaga perijinan untuk perangkat elektonik di Amerika – Gunakan software analisa, seperti sandra99 dll.
15. Lupa Password BIOS
Cara Mengatasinya : – Cabut batterey cmos pada cpu – Atau dengan cara emncoba menebak beberapa password default untuk beberapa produsen bios misalkan AMI dan AWARD (contoh : A.M.I, AMI, AMI_SW, ALLY, 589589 dll).
16. Jam dan setting tanggal BIOS Selalu Berubah-Rubah
Cara Mengatasinya : – batteray cmos sudah tidak berfungsi (mati), ganti dengan batteray yang baru.
17. Menambah Perangkat Hardware Baru, Tapi Tidak Terdeteksi Oleh BIOS
Cara Mengatasinya : – Kemungkinan besar bios anda sudah kuno sehingga tidak dapat mendeteksi hardware yang baru, maka segera update bios anda (bisa download melalui internet, mis : www.windrivers.com).
18. Melacak Kerusakan Card Pada MB
Cara Mengatasinya : – cobalah dengan mencabut dan menancapkan beberapa card pada MB anda – jika booting berhasil maka card anda tidak bermasalah begitu juga sebaliknya.
19. Pasang Processor Baru Tp Tidak Terdeteksi
Cara Mengatasinya : – cek apakah anda sudah memasang processor denan benar – cek apakah posisi jumper pada processor sudah benar (tentang jumper pada processor bisa anda priksa pada manual booknya).
20. Crash Setelah Memasang RAM Baru
Cara Mengatasinya : – kemungkinan ram yang anda pasang tidak kompatibel dengan komputer anda (cabut ram tersebut).
21. Menambah RAM Tapi Tidak Terdeteksi
Cara Mengatasinya : – Lakukan pengecekan seperti ketika kasus sebelumnya – Pastikan slot yan dipakai sesuai, misalnya : SD RAM memiliki slot yang hampir sama dengan RD RAM tetapi RD RAM, tidak bisa terdeteksi meskipun bisa dipasang pada slot jenis SD RAM.
22. Setelah Menambah RAM Proses Komputer Manjadi Semakin Lambat
Cara Mengatasinya : – perhatikan batas kapasitas ram anda, misalnya ram jenis EDO batas maksimalnya adalah 64 MB, maka ketika dipaksakan untuk ditambah maka komputer anda menjadi semakin lambat.
23. Virtual Ram
Cara Mengatasinya : – klik kanan icon My computer, pilih propertis, kemudian pilih tab performance dan klik VIRTUAL MEMORY – pilih item let me specify my own virtual memory setting (pilih HD yang akan digunakan sebagai virtual memory) – klik OK.
24. Monitor Tidak Mau Nyala
Cara Mengatasinya : – pastikan semua kabel power maupun konektor yang berhubungan dengan monitor ok – pastikan juga pin yang ada pada port VGA masuk dengan sempuran tidak ada yang bengkok apalagi tidak masuk semua/salah satu pin ke port VGA – pastikan juga VGA card anda ok.
25. Monitor Menjadi Gelap Saat Loading Windows
Cara Mengatasinya : – kemungkinan disebabkan karena setup driver untuk monitor tidak tepat(setting frekuensinya terlalu tinggi) – masuk dulu ke dalam kondisi safe mode (tekan F8) – install ulang driver VGAnya.

DIAGNOSA PERMASALAHAN PADA PC DAN CARA MENGATASINYA

Admin :

ELEKTRONIKA DASAR : GERBANG LOGIKA, LAMBANG DAN TABEL KEBENARAN


Elektronika Dasar : Gerbang Logika, Lambang dan Tabel Kebenaran - Menyambung artikel tentang Modul Gerbang Logika Dasar dan Jenis-jenisnya, melalui artikel ini saya akan share lagi dengan lebih jelas tentang Gerbang Logika, Lambang dan Tabel Kebenaran.

Gerbang And

Gerbang And

Gerbang OR


Gerbang Not


Gerbang Not OR

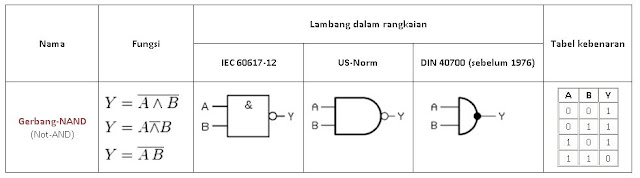

Gerbang Not AND


Gerbang Not Exclusive OR


Gerbang Exclusive OR

ELEKTRONIKA DASAR : GERBANG LOGIKA, LAMBANG DAN TABEL KEBENARAN

Admin :

PERINTAH LINUX PALING DASAR UNTUK SMK TKJ


adduser
Perintah adduser digunakan untuk menambahkan user...
Biasanya hanya dilakukan oleh root untuk menambahkan user atau account yg baru. Setelah perintah ini bisa dilanjutkan dengan perintah passwd, yaitu perintah untuk membuat password bagi user tersebut. Contoh:
# adduser waluyoadi_hadinimgrat
# passwd ningrat#
*********************************************************************************
alias
Digunakan untuk memberi nama lain dari sebuah perintah. Alias digunakan untuk memudahkan agar tidak harus mengetikkan perintah yang panjang, tapi cukup aliasnya saja.
Misalnya bila Anda ingin perintah ls dapat juga dijalankan dengan mengetikkan perintah dir, maka buatlah aliasnya sbb:
$ alias dir=ls
apt-get
Untuk menginstall atau uninstall aplikasi di linux, sebagian keluarga linux yang menggunakan adalah debian dan turunannya. Contoh untuk menginstall aplikasi apache:
*********************************************************************************
$ apt-get install apache2
Untuk mengecek pembaruan dari aplikasi yang terinstall di linux.
$ apt-get update
Untuk memperbarui aplikasi di linux, biasanya digunakan setelah apt-get update.
$ apt-get upgrade
*********************************************************************************
cat
Menampilkan isi dari sebuah file di layar. Contoh:
$ cat /nama/suatu/file
*********************************************************************************
chgrp
Perintah ini digunakan untuk merubah kepemilikan kelompok file atau direktori. Misalnya untuk memberi ijin pada kelompok atau grup agar dapat mengakses suatu file. Sintaks penulisannya adalah sbb:
# chgrp <grup baru> <file>
[1]===chmod=== Digunakan untuk menambah dan mengurangi ijin pemakai untuk mengakses file atau direktori. Anda dapat menggunakan sistem numeric coding atau sistem letter coding. Ada tiga jenis permission/perijinan yang dapat dirubah yaitu:

r untuk read,
w untuk write, dan
x untuk execute.
Dengan menggunakan letter coding, Anda dapat merubah permission diatas untuk masing-masing u (user), g (group), o (other) dan a (all) dengan hanya memberi tanda plus (+) untuk menambah ijin dan tanda minus (-) untuk mencabut ijin.
Misalnya untuk memberikan ijin baca dan eksekusi file coba1 kepada owner dan group, perintahnya adalah:
$ chmod ug+rx coba1
Untuk mencabut ijin-ijin tersebut:
$ chmod ug-rx coba1
Dengan menggunakan sitem numeric coding, permission untuk user, group dan other ditentukan dengan menggunakan kombinasi angka-angka, 4, 2 dan 1 dimana 4 (read), 2 (write) dan 1 (execute).
Misalnya untuk memberikan ijin baca(4), tulis(2) dan eksekusi(1) file coba2 kepada owner, perintahnya adalah:
$ chmod 700 coba2
testing dicoba
$ chmod 644 coba3
Perhatian: Jika Anda hosting di server berbasis Linux, perintah ini sangat penting sekali bagi keamanan data Anda. Saya sarankan semua direktori yang tidak perlu Anda tulis di chmod 100 (jika Apache jalan sebagai current user (Anda)) atau di chmod 501 jika Apache jalan sebagai www-data atau nobody (user lain).
*********************************************************************************
cp
Untuk menyalin file atau copy. Misalnya untuk menyalin file1 menjadi file2:
$ cp <file1> <file2>
*********************************************************************************
halt
Perintah ini hanya bisa dijalankan oleh super user atau Anda harus login sebagai root. Perintah ini untuk memberitahu kernel supaya mematikan sistem atau shutdown.
*********************************************************************************
Hostname
Untuk menampilkan host atau domain name sistem dan bisa pula digunakan untuk mengesset nama host sistem.
Contoh pemakaian:
[user@localhost mydirectoryname] $ hostname
localhost.localdomain
*********************************************************************************


kill
Perintah ini akan mengirimkan sinyal ke sebuah proses yang kita tentukan. Tujuannya adalah menghentikan proses. Format penulisan:
$ kill <sinyal> <pid>
*********************************************************************************
login
Untuk masuk ke sistem dengan memasukkan login ID atau dapat juga digunakan untuk berpindah dari user satu ke user lainnya
logout
Untuk keluar dari sistem.
*********************************************************************************
ls
Menampilkan isi dari sebuah direktori seperti perintah dir di DOS. Anda dapat menggunakan beberapa option yang disediakan untuk mengatur tampilannya di layar. Bila Anda menjalankan perintah ini tanpa option maka akan ditampilkan seluruh file nonhidden(file tanpa awalan tanda titik) secara alfabet dan secara melebar mengisi kolom layar. Option -la artinya menampilkan seluruh file/all termasuk file hidden(file dengan awalan tanda titik) dengan format panjang.
*********************************************************************************
man
Untuk menampilkan manual page atau teks yang menjelaskan secara detail bagaimana cara penggunaan sebuah perintah. Perintah ini berguna sekali bila sewaktu-waktu Anda lupa atau tidak mengetahui fungsi dan cara menggunakan sebuah perintah.
*********************************************************************************
Mkdir
Membuat direktori baru, sama dengan perintah md di DOS. a
Contoh : mkdir <nama folder> kemudian enter
$mkdir mahasiswa
*********************************************************************************
mount
Perintah ini akan me-mount filesystem ke suatu direktori atau mount-point yang telah ditentukan. Hanya superuser yang bisa menjalankan perintah ini. Untuk melihat filesystem apa saja beserta mount-pointnya saat itu, ketikkan perintah mount. Perintah ini dapat Anda pelajari di bab mengenai filesystem. Lihat juga perintah umount.
*********************************************************************************
mv
Untuk memindahkan file dari satu lokasi ke lokasi yang lain. Bila argumen yang kedua berupa sebuah direktori maka mv akan memindahkan file ke direktori tersebut. Bila kedua argumen berupa file maka nama file pertama akan menimpa file kedua. Akan terjadi kesalahan bila Anda memasukkan lebih dari dua argumen kecuali argumen terakhir berupa sebuah direktori.
*********************************************************************************

nano
Salah satu editor di linux, seperti halnya notepad di windows. Contoh untuk mengedit suatu file.
$ nano /etc/apt/sources.list
Setelah selesai untuk menyimpan menggunakan ctrl+o dan untuk keluar menggunakan ctrl+x
*********************************************************************************
passwd
Digunakan untuk mengganti password. Anda akan selalu diminta mengisikan password lama dan selanjutnya akan diminta mengisikan password baru sebanyak dua kali. Password sedikitnya terdiri dari enam karakter dan sedikitnya mengandung sebuah karakter.
*********************************************************************************
pwd
Print working directory, atau untuk menampilkan nama direktori dimana Anda saat itu sedang berada.
$ pwd
Contoh Hasil:
/home/user
*********************************************************************************
rm
rm atau remove digunakan untuk menghapus file. untuk Secara default, tidak menghapus direktori.
Contoh Pengunaan:
$ rm [opsi] <file>
*********************************************************************************
rmdir
rmdir atau remove directory(ies) digunakan menghapus direktori, apabila kosong.
Contoh Pengunaan:
$ rmdir <direktori>
*********************************************************************************
scp
Untuk menyalin file dari satu host ke host lainnya. contoh mengirim file buku.txt dari host 192.168.1.1 dengan user aku.
$ scp aku@192.168.1.1:/home/buku.txt /home/
*********************************************************************************
shutdown
Perintah ini untuk mematikan sistem, seperti perintah halt. Pada beberapa sistem anda bisa menghentikan komputer dengan perintah shutdown -h now dan merestart sistem dengan perintah shutdown -r now atau dengan kombinasi tombol Ctr-Alt-Del..

su
Untuk login sementara sebagai user lain. Bila user ID tidak disertakan maka komputer menganggap Anda ingin login sementara sebagai super user atau root. Bila Anda bukan root dan user lain itu memiliki password maka Anda harus memasukkan passwordnya dengan benar. Tapi bila Anda adalah root maka Anda dapat login sebagai user lain tanpa perlu mengetahui password user tersebut.
*********************************************************************************
tar
Menyimpan dan mengekstrak file dari media seperti tape drive atau hard disk. File arsip tersebut sering disebut sebagai file tar. Sintaknya sebagai berikut:
$ tar <aksi> <option> <file atau direktori>
Contoh:
$ tar -czvf namaFile.tar.gz /nama/direktori/*
Perintah di atas digunakan untuk memasukkan semua isi direktori, lalu dikompres dengan format tar lalu di zip dengan gzip, sehingga menghasilkan sebuah file bernama namaFile.tar.gz



Terimakasih, Semoga Bermanfaat :)

PERINTAH LINUX PALING DASAR UNTUK SMK TKJ

Admin :
Inilah cara mudah mengambil screenshot di laptop dan komputer pada Windows 7 atau 8 - Sering sekali kita membutuhkan screenshot yang diambil dari laptop atau komputer. Screenshoot yang diperoleh dari Windows 7 atau Windows 8 berupa gambar ataupun tampilan.

Waktu zaman kuliah, tentu sering sekali mengambil screenshot tampilan di komputer. Tidak lain untuk tutorial ataupun tugas-tugas kampus.

Sebagian orang mungkin sudah tau bagaimana cara-cara mudah untuk mengambil screenshot di windows 7 atau windows 8. Namun, tidak sedikit juga orang-orang yang masih awam bertanya-tanya bagaimana sih cara mudah untuk mengambil screenshot di windows 7 atau windows 8 ? Inilah cara mudah mengambil screenshot di laptop dan komputer pada Windows 7 atau 8.

Menggunakan Tombol Prt Scn

Yup, menggunakan tombol Prt Scn merupakan cara yang cukup simple dan mudah. Letak tombol ini pada bagian atas keyboard sebelah kanan, untuk PC dan laptop posisinya tidak sama karena susunan keyboard laptop lebih minmalis.
Inilah cara mudah mengambil screenshot di laptop dan komputer pada Windows 7 atau 8



Setelah ditekan tombol Prt Scn, kemudian bisa di Paste di MS Paint atau Ms Word menggunakan CTRL+V. Hasil Prt Scn juga bisa diletakkan diberbagai aplikasi seperti corel, photoshop dll.

Anda bisa mengkombinasikan tombol Prt Scn dengan tombol ALT. Dengan kombinasi tombol Prt Scn+ALT maka area yang ter Prt Scn hanya area dialog, bukan seluruh area. Learning by Doing ya.

Menggunakan Snipping Tools

Aplikasi Snipping Tools merupakan aplikasi bawaan Windows 7 dan Windows 8 yang fungsinya adalah mengambil gambar dari tampilan aplikasi yang berjalan didesktop.
Snipping Tools dapat diakses dengan mencarinya dibagian start. Klik start kemudian ketikkan Snipping Tools.

Saya rasa Snipping Tools lebih Mudah penggunaanya, karena kita dapat memilih atau menseleksi area yang akan diambil terlebih dahulu.

cara mudah mengambil screenshot di laptop dan komputer pada Windows 7 atau 8

Admin :

MEMBUAT ANTENA WAJAN BOLIC WIFI DAN MODEM GSM


membuat antena wajan bolic wifi dan modem GSM
Wajan bolic sederhana
Membuat antena wajan bolic wifi dan modem GSM - Salah satu proyek dari jurusan Teknik Komputer Jaringan adalah membuat antena wajan bolic untuk USB Wifi maupun Modem GSM. Proyek ini tidak banyak memakan uang.
membuat antena wajan bolic wifi dan modem GSM
Wajan bolic murah
antena wajan bolic merupakan salah satu terobosan dalah teknologi nirkabel beberapa akhir tahun belakangan. antena wajan bolic banyak diterapkan dalam teknologi RT/RW net.
membuat antena wajan bolic wifi dan modem GSM
Titik fokus
Adapun prinsip kerja dari antena wajan bolic adalah menempatkan bagian sensitif antena pada titik fokus parabola (wajan) sehingga semua gelombang elektromagnet yang mengenai wajan akan terkumpul dan diterima oleh bagian sensitif tersebut.
membuat antena wajan bolic wifi dan modem GSM
Semakin besar wajan semakin baik tangkapan signal
Jangkauan kerja antena wajan bolic ini dapat mencapai 1-2 km bahkan sampai 5 km. Terdapat 3 bagian utama dari antena wajan bolic diataranya.
  1. Reflektor, dalam hal ini berupa wajan yang terbuat dari alumunium dengan diameter minimal 40 cm, semakin besar diameter wajan maka gelombang radio yang ditangkap akan semakin baik.
  2. Tabung, didalam tabung terdapat perangkat yang digunakan untuk mencari signal yaitu USB Wifi maupun USB Modem. Lebih baik lagi jika digunakan Pipa Paralon 3” sepanjang 23cm dan bungkus 16cm dari panjangnya dengan Aluminium foil.
  3. Kabel penghubung, kabel ini merupakan penghubung USB Wifi atau USB Modem. Saya sarankan untuk menggunakan merek NYK USB Extended 5 meter. Penggunaan kabel UTP sebagai pengganti kabel USB Extended akan berdampak terhadap kecepatan akses.
membuat antena wajan bolic wifi dan modem GSM
Kelebihan dan kekurangan
Dari yang saya kutip di wikipedia, antena wajan bolic mempunyai kelebihan dan kekurangan diataranya :

Kelebihan  dan kekurangan antena wajan bolic wifi dan modem

Penggunaan antena Wajanbolic ini memiliki beberapa keuntungan :
  1. Jaringan lebih cepat daripada modem
  2. Dapat di pasang dengan cepat dan mudah sehingga tidak menyita waktu terlalu banyak.
  3. Murah
Kelemahan
  1. Karena berupa 'solid dish maka pengaruh angin cukup besar sehingga memerlukan mounting ke tower yang cukup kuat
  2. Level daya yang dipancarkan tidak bisa dikendalikan dengan baik.
  3. Tidak sesensitif antena parabola asli dalam menangkap gelombang sinyal
  4. Tidak tahan lama, harus melakukan kalibrasi ulang berkali-kali.
membuat antena wajan bolic wifi dan modem GSM
Bahan-bahan antena wajanbolic
Bahan Bahan
  1. Tutup panci atau Wajan penggorengan
  2. Paralon 3" buat feeder
  3. Tutup pralon 3" : 2 bh
  4. Paralon 1" , buat support pemasangan USB WiFi
  5. Tutup pralon 1" : 1 bh
  6. Baut besar : 1 bh
  7. Baut kecil : 1 bh
  8. Lakban Aluminum, untuk melapisi pralon 3" yg dipakai buat feeder. Bagi anda yang kesulitan untuk memperoleh lakban aluminium dapat menggunakan teknik Wajanbolic Indonesia yang menggunakan aluminium foil dan lem
  9. pralon.
  10. Pipa listrik yg kecil (diameter 1 cm), untuk pelindung sambungan kabel UTP
  11. Rubber Tape, untuk menutup Pipa listrik
membuat antena wajan bolic wifi dan modem GSM
Cara pemasangan

Konstruksi antenna wajan bolic

  1. membuat dudukan untuk USB WLAN dari pralon 1", yang dilapisi oleh lakban aluminium, sehingga berfungsi seperti antenna kaleng.
  2. lubangi tengah-tengah wajan dudukan pipa pralon dengan USB WLAN di muka wajan.
  3. Kabel USB NYK 5 Meter
Kalkulator wajan bolic

Made in indonesia

Pengukuran alat dan Bahan

Untuk mendapatkan hasil pengukuran antena wajan bolic yang lebih presisi, kita menggunakan aplikasi yang bernama Kalkulator Wajan bolic. Penggunaan Kalkulator Wajan bolic ini cukup mudah. Aplikasi sudah disertakan gambar, sehingga tidak perlu pemahaman yang sulit.

Dasar Hukum

Penggunaan antena Wajanbolic sebagai penguat signal ternyata sudah mendapatkan payung hukum. Berikut dasar hukum Penggunaan antena Wajanbolic sebagai penguat signal.
Penggunaan Wajanbolic ini diatur oleh Keputusan Menteri No.2 Tahun 2005 Beberapa hal yang penting dari Keputusan Mentri No.2 Tahun 2005 adalah : tidak memerlukan izin stasiun radio dari pemerintah untuk menjalankan peralatan internet pada frekuensi 2.4GHz, tetapi dibatasi dengan:
  • Maksimum daya pemancar ada 100mW (20dBm).
  • Effective Isotropic Radiated Power(EIRP) di antenna adalah 36dBm
  • Semua peralatan yang digunakan harus disertifikasi oleh POSTEL

Pengujian

Pengujian antena wajan bolic wifi dan sebaiknya dilakukan dengan mengetahui kecepatan real sebenarnya dari internet anda. Semisal hanya 1MBps maka kurang lebih anda harus mendapatkan kecepatan tersebut.
pengujian wajan bolic
Pengujian juga dilakukan pada tempat dengan tidak ada halangan seperti pohon, bangunan ataupun yang lain yang dapat mengurangi kualitas signal.
Siswa SMK dengan wajan bolicnya

MEMBUAT ANTENA WAJAN BOLIC WIFI DAN MODEM GSM

Admin :

DOKUMENTRY

DOKUMENTRY
CLIK GAMBAR UNTUK BERALIH KE FACEBOOK SAYA

BY:

TKJ teknik komputer dan jaringan
Template | Windows Theme | None
TKJ teknik komputer dan jaringan - Copyright © 2014, All rights reserved. Design by iMoechan
Support: Blogger & Fontawesome
